一、FBG傳感原理

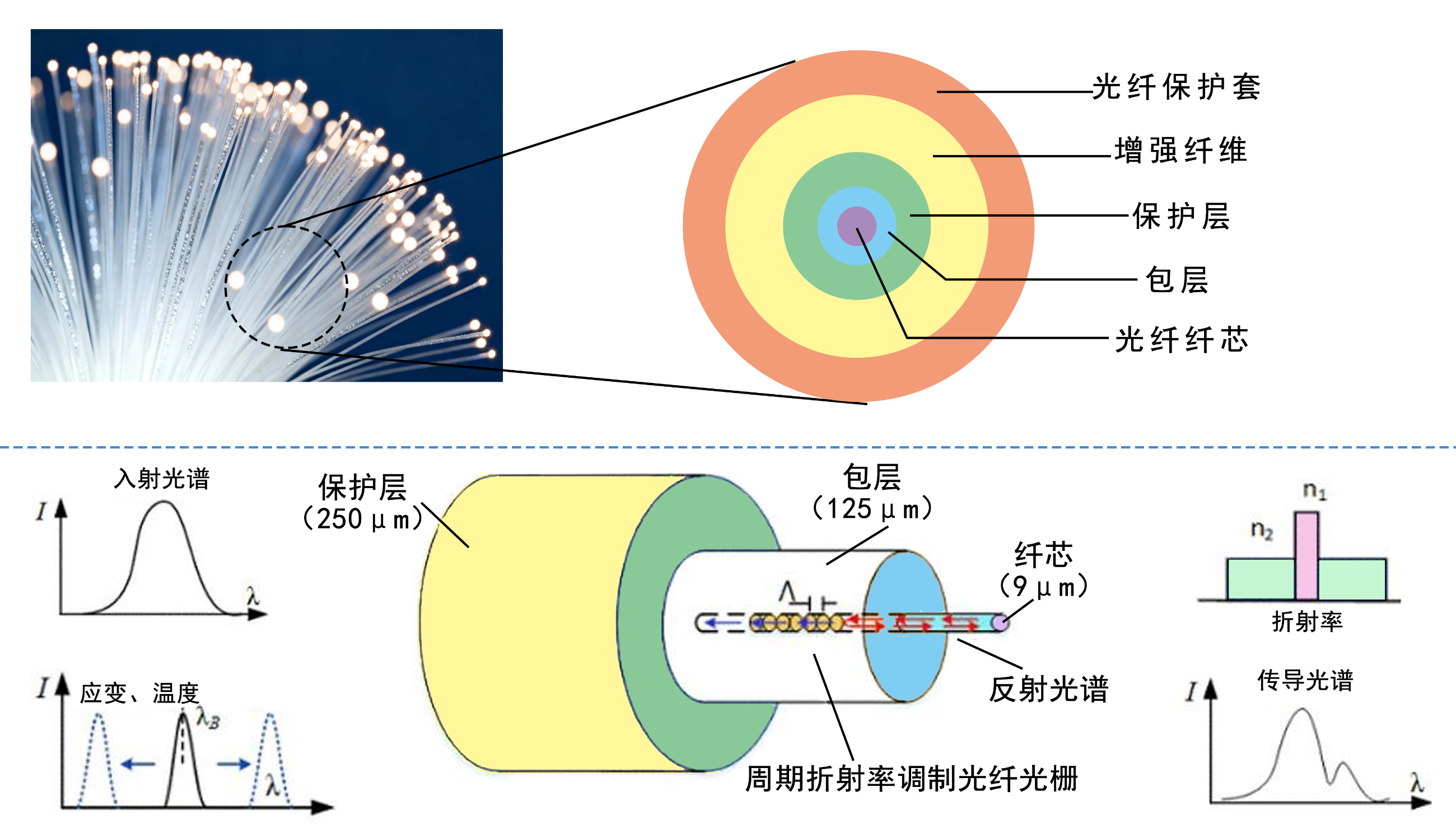

FBG是一種在光纖芯內形成空間相位周期性分布的光柵。FBG像其他光學器件一樣，是通過改變光纖芯內的折射率，使光信號出現規律性擾動而形成的光無源器件。其主體結構由纖芯、包層和涂覆層三部分組成，光波則在光纖纖芯內以全反射的方式傳播。對于常用單模光纖，纖芯、包層和涂覆層的直徑分別為10μm、125μm和250μm，光纖纖芯和包層由純SiO2材料構成，而光纖涂覆層一般使用丙烯酸酯或者聚酰亞胺等高分子材料來增強光纖的柔韌度。FBG可以起到信號濾波作用，其原理為當光信號在光纖內部進行傳輸時，光纖纖芯折射率均勻分布，通過“窄帶濾波器”作用對光波進行濾波，當光波經過FBG的形成區域時其傳輸模式將會改變，基于此，FBG可以檢測外界環境中的溫度、應力等物理參量的變化。

光纖是一種非常特殊的介質，光波在光纖內部傳播時，會與光纖的波導結構發生相互作用，使得光波在光纖中被有效地限制在纖芯內，從而實現光的傳輸。在光纖傳輸中，光波既能夠被耦合至纖芯的模式，也可以被耦合到包層與纖芯的模式之中。由光纖光柵耦合模理論可知，FBG反射的中心波長可表示為

由式(1)所示，其中光柵周期為L，FBG的有效折射率為neff。影響FBG中心波長的因素眾多，其中主要包含光柵的熱膨脹效應、熱光效應以及彈光效應等。當FBG受到溫度和應變這兩個基本物理量作用時，其內部結構會發生改變，致使光纖的有效折射率和光柵周期相應變化，最終引發FBG中心波長產生漂移現象，因此有必要分別討論FBG的溫度與應變傳感原理。

二、FBG溫度與應變傳感原理

1、FBG溫度傳感原理

FBG中心波長受溫度影響發生偏移，其主要原因是光纖的熱光效應和熱膨脹效應導致。設均勻壓力場和軸向應力場恒定不變，只受溫度影響時，熱光效應導致FBG內的有效折射率neff發生變化，熱膨脹效應導致FBG柵區伸長，從而使光柵周期L變化，可由式(2)表示

其中，x為光纖的熱光系數，a為光纖材料的熱膨脹系數。

只考慮溫度對FBG中心波長的影響，則FBG中心波長偏移DlBc 表示為

其中，KT為溫度系數，不僅與溫度變化有關，也與光纖的制造工藝和材料成分有關。lB為FBG原始中心波長，DlBc為僅考慮溫度對FBG影響的中心波長偏移量。由式(3)可知，其中溫度的變化DT較小，如果把溫度系數KT當成常數代入其中，此時中心波長偏移量DlBc和溫度變化量DT為線性關系。如果溫度的變化DT較大，此時溫度系數KT是一個變量，此時FBG中心波長偏移量是與溫度變化量有關的函數，因此需要考慮溫度的非線性關系對FBG中心波長的影響，在溫度變化較大時，采用適當?shù)姆椒ㄌ幚頊囟扰c應變的交叉敏感問題。

2、FBG應變傳感原理

當FBG受到均勻軸向應變時，FBG柵距隨軸向應力發生變化，由于FBG彈光效應，FBG的有效折射率也隨軸向應力發生改變，FBG中心波長漂移DlB可表示為

其中，DL為光纖柵區變化量，Dneff為光纖有效折射率變化量。

假設p11、p12為材料彈光效應的矩陣系數，v為光纖泊松比，ez為FBG的軸向應變，則光纖有效折射率變化量Dneff可表示

將式(5)帶入式(4)，FBG的中心波長漂移DlB可表示為

當只考慮應變對FBG中心波長的影響，不考慮溫度對其產生的影響，則FBG的中心波長漂移DlB可表示為

其中，Ke為FBG中心波長應變靈敏度系數，pe為光纖有效彈光系數，若采用普通二氧化硅材料的光纖，通常取pe ?0.22。Ke的取值，與光纖材料特性有關，通常FBG中心波長為1550nm時，其應變靈敏度系數Ke=1.2pm/me。

三、FBG交叉敏感特性

溫度與應變都會對FBG產生敏感，在實際工程應用中溫度與應變兩個因素往往都會對FBG產生影響，很難區分FBG中心波長變化是兩者中哪一個因素引起的變化，若無法有效分離溫度與應變對FBG中心波長的影響，可能導致監測數據發生交叉敏感串?dāng)_，引發難以估量的后果。

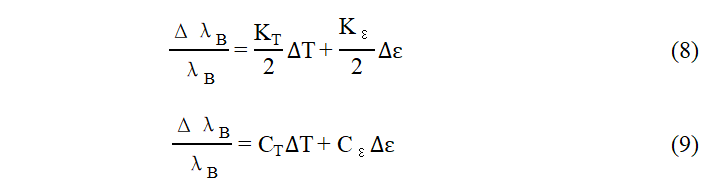

假設溫度與應變兩個因素對FBG產生的影響沒有關聯，當FBG同時受到溫度與應變的影響時，根據線性疊加原理，由式(8)和式(9)對中心波長變化量進行疊加

其中，CT是受到溫度變化影響所對應的應變系數Ce是受到應變變化影響所對應的應變系數。從式(9)可知，FBG受到溫度與應變交叉敏感。為解決這一難題，研究人員提出多種解耦方法。雙FBG傳感技術通過設計兩個具有不同溫度或應變敏感系數的FBG，利用其波長漂移量的差異，構建方程組求解溫度與應變。是受到溫度變化影響所對應的應變系數。
