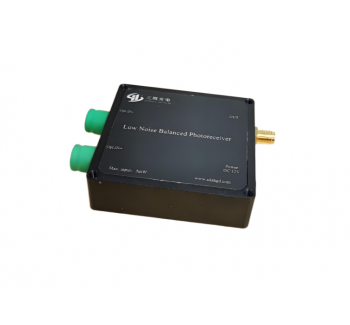

平衡光電探測器
SDU-BPD-400系列平衡光電探測器（BPD）集成了兩個匹配的高線性度模擬PIN探測器和低噪 聲寬帶跨阻放大器，具有高增益、高靈敏度、交流耦合輸出、共模抑制比高等特點，可以有效的 減少輸入光的共模噪聲，提高系統的信噪比。
產品介紹

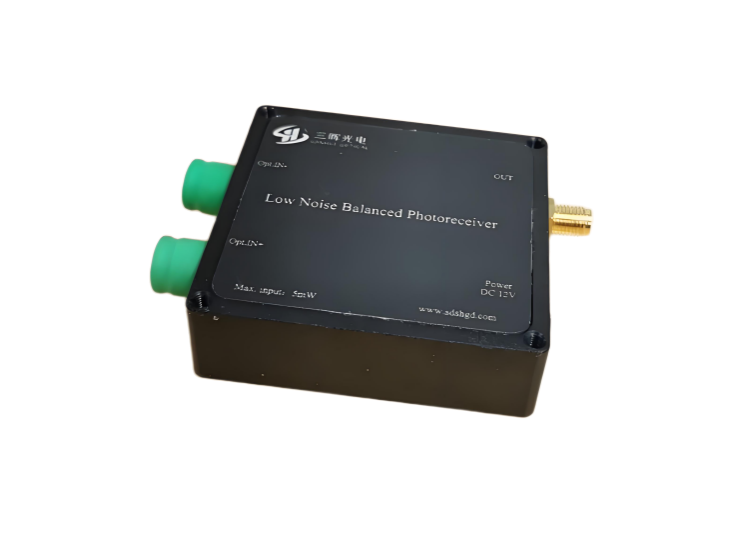

SDU-BPD-400系列平衡光電探測器（BPD）集成了兩個匹配的高線性度模擬PIN探測器和低噪聲寬帶跨阻放大器，具有高增益、高靈敏度、交流耦合輸出、共模抑制比高等特點，可以有效的減少輸入光的共模噪聲，提高系統的信噪比。模塊供電為正12V，輸入光接口為光纖接口，電信號由SMA端口輸出，主要應用于納秒級光脈沖檢測、激光雷達、光纖相干層析成像及光纖傳感系統等領域。
系統特點
共模抑制比＞30dB、低噪聲、高增益、光譜范圍800~1700nm、響應時間Min.＜0.8ns 、集成升壓以及溫度補償電路、結構緊湊58*55*15mm、單電源12V供電、配有M3內螺紋固定孔、SMA輸出、可定制
應用領域
分布式光纖傳感系統、光學層析相干成像OCT、光纖通信系統、微波光子學、激光雷達系統、光譜學
技術參數
型號 | SDU-BPD-400 |
探測器類型 | InGaAs PIN |
光輸入 | 光纖FC/APC |
波長范圍 | 800~ 1700nm |
最大電壓輸出 | ±1.9V SMA |
3dB帶寬 | 1Hz-400MHz |
光敏面直徑 | 40um |
轉換增益(高阻) | 1.5×105V/W |
飽和光功率 | 150uW |
耦合方式 | AC耦合 |
輸出阻抗 | 50Ω |
供電電壓 | 12V |
噪聲電壓 | 20mV |
等效噪聲功率NEP | 0.6pW/ |
