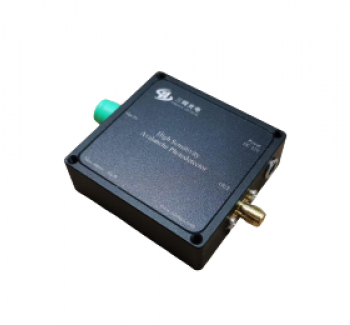

高靈敏度雪崩光電探測器
SDU-APD-350系列APD雪崩光探測模塊采用進口高增益、快速響應、低暗電流的APD雪崩光 電二極管，內部集成了低噪聲寬帶跨阻放大器、升壓以及溫度補償電路，具有高增益、高靈敏度 等特點。
產品介紹
SDU-APD-350系列APD雪崩光探測模塊采用進口高增益、快速響應、低暗電流的APD雪崩光電二極管，內部集成了低噪聲寬帶跨阻放大器、升壓以及溫度補償電路，具有高增益、高靈敏度等特點。模塊供電為正12V，輸入光接口為光纖接口。光纖接口為單模和多模光纖通用接口。電信號由SMA端口輸出，非常適合弱光信號的探測和短脈沖信號的測量，主要應用于光學檢測、空間激光通信、激光雷達及分布式光纖傳感系統等領域。
系統特點
InGaAs APD、SMA輸出、集成放大電路、響應時間Min.＜1ns 、集成升壓以及溫度補償電路、結構緊湊55*50*15mm 、單電源12V供電、配有M3內螺紋固定孔、低噪聲、高增益、可定制
應用領域
分布式光纖傳感系統、激光雷達系統、光纖通信系統、光譜學
技術參數
型號 | SDU-APD-350 |
探測器類型 | InGaAs APD |
光輸入 | 光纖FC/APC |
波長范圍 | 800~1700nm |
最大電壓輸出 | ±1.9V SMA |
3dB帶寬 | 1Hz-350MHz |
光敏面直徑 | 50um |
轉換增益*（高阻） | 2.5×105 V/W |
飽和光功率 | 30uW |
耦合方式 | AC耦合 |
輸出阻抗 | 50Ω |
供電電壓 | 12V |
噪聲電壓 | 20mV |
等效噪聲功率NEP | 0.7pW/ |
