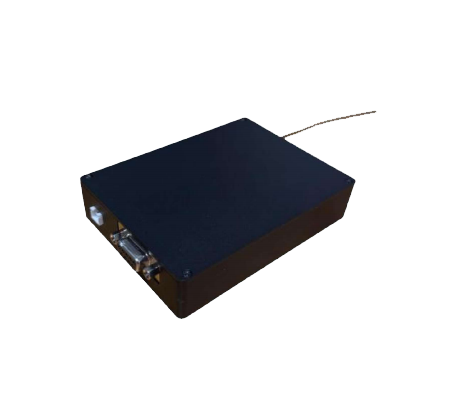

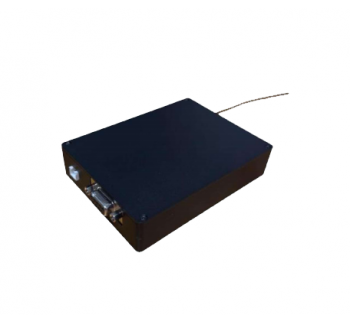

SOA脈沖調制模塊
SOA 脈沖調制模塊是一種使用半導體光放大器(SOA)作為核心轉換器件，實現窄脈寬輸出的光脈沖調制模塊，其上升時間快、脈沖消光比高、穩定性好、使用方便的特點.
產品介紹
SOA脈沖調制模塊是一種使用半導體光放大器(SOA)作為核心轉換器件，實現窄脈寬輸出的光脈沖調制模塊，其上升時間快、脈沖消光比高、穩定性好、使用方便的特點，使其成為各種光纖傳感系統中替代電光和聲光調制器的理想選擇，也可以應用于量子通信系統、半導體測試以及零差相干檢測等方面。
系統特點
內、外觸發模式。
上升/下降時間<2.5ns。
內置 TEC 溫控電路。
脈沖寬度軟件可調。
內置 TEC 溫控電路
應用領域
光纖通信系統、分布式光纖傳感、半導體測試、微波光子學
技術參數
參數 | 符號 | 工作條件 | 最小值 | 典型值 | 最大值 | 單位 |
工作波長 | λ | 25℃, Pin=0dBm | --- | 1550 | --- | nm |
-3dB增益譜寬 | △λ | Pin= -10dBm, If=1000mA | --- | 90 | --- | nm |
最大光功率 | Pmax | If=1000mA ，Pin=5dBm@1550nm | 20 | --- | 23 | dBm |
小信號增益 | SSG | If=1000mA,Pin= -25dBm@1550nm | 30 | 35 | --- | dB |
上升/下降時間 | Tr/Tf | --- | 2 | 2.5 | ns | |
噪聲系數 | NF | 25℃, If=1000mA@1550nm | 6 | 8 | dB | |
工作電流 | If | --- | 1000 | 1300 | mA | |
正向電壓 | Vf | --- | --- | 1.5 | 2 | V |
脈寬（步進5ns） | - | 內觸發 | 5 | --- | --- | ns |
重復頻率 | - | 內觸發 | 1 | --- | 1M | Hz |
觸發模式 | 內、外觸發，LVTTL電平 | |||||
外觸發信號 | 3.3V LVTTL 、DC 耦合(50Q) | |||||
光纖接頭 | FC/APC（可定制） | |||||
通信 | RS232 | |||||
電信號連接器 | SMA | |||||
工作電壓 | DC 12v | |||||
尺寸 | 109(L)×81(W)×23(H)mm | |||||
