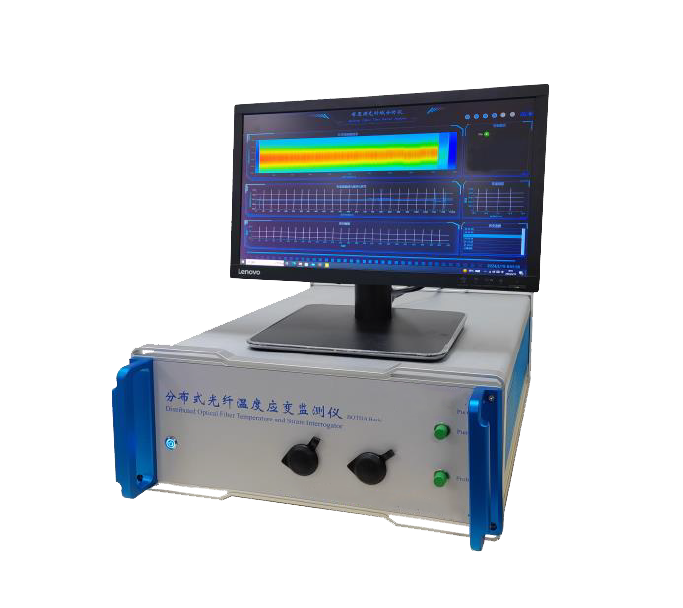

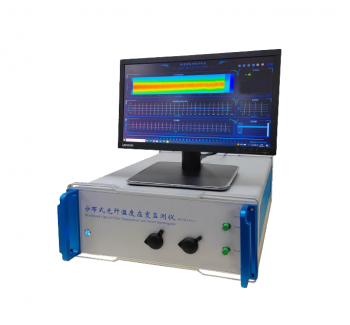

分布式光纖溫度應變監測儀
BOTDA 分布式光纖傳感儀采用布里淵光時域分析（Brillouin OTDA）技術，以光纖為傳感介質。
BOTDA介紹
BOTDA 分布式光纖傳感儀采用布里淵光時域分析（Brillouin OTDA）技術，以光纖為傳感介質。其通過發射一對頻率匹配的泵浦光與探測光，利用光纖中二者的布里淵受激散射， 分析散射光信號，實現對光纖沿線應變、溫度及損耗的高精度檢測，監測長度可達數十至數百公里。該系列為電力電纜監測、油氣管道運維、通信光纜故障預警等工業場景提供可靠方案，能有效提升設備運行穩定性與安全管理效率。
系統特點
模塊化，小型化，抗震性好、人機界面友好。
空間分辨率、傳感長度、動態范圍等可設置。
應用領域
公路地基沉降、山體滑坡、火災等安全預警。
橋梁、隧道、軌道、大壩等變形開裂監測。
石油、天然氣、供暖管線泄漏報警。
電力電纜、通信光纜異常點檢測和定位。
技術參數
指標類型 | 參 數 | |||
傳感距離（環路） | 10km | 25 km | 35 km | 50 km |
空間分辨率(Min) | 0.3m | 0.5m | 3m | 3m |
采樣分辨率 | 0.1m | 0.1m | 0.2m | 0.2m |
傳感光纖 | SMF | |||
測量參數 | 溫度、應變、布里淵頻移 | |||
溫度測量范圍 | -190~700℃ [1] | |||
應變范圍 | -15000με~15000uε(-1.5%~1.5%)[2] | |||
測量精度[σ] | ±0.5°℃/±10με@10 km（裸纖）&1m 2000次平均 | |||
測量時間 | 45s~幾分鐘 [3] | |||
測量方式 | 雙端環路測量 | |||
尺寸 | 428(W)×450(D)×178(H)mm(4U 結構) | |||
[1]~[3]：具體參數根據實際選用的光纖型號和長度有關。 | ||||
