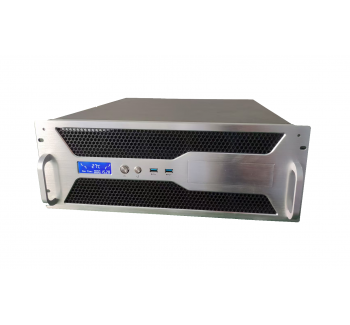

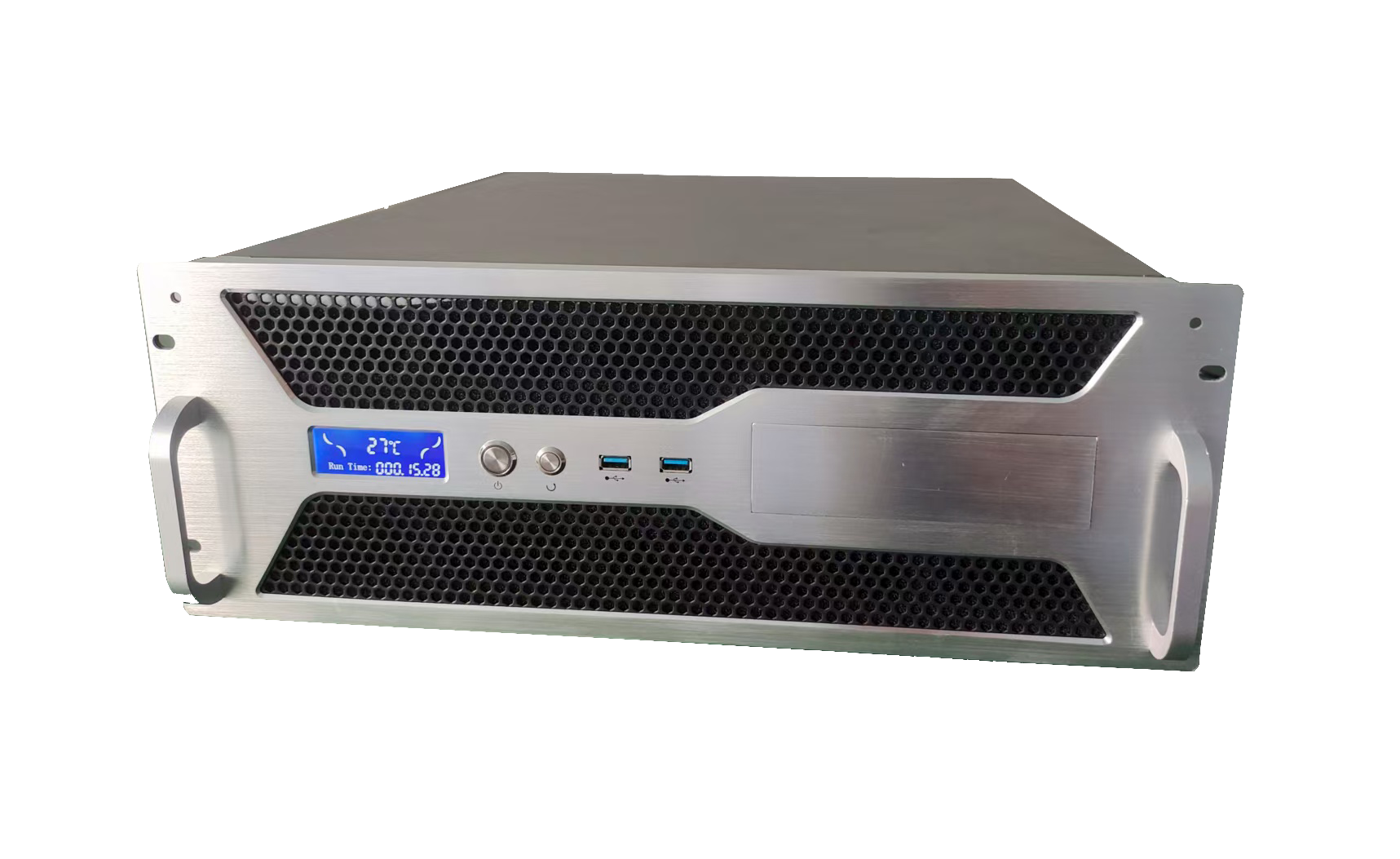

布里淵光時域反射儀
BOTDR 分布式光纖傳感儀采用先進的布里淵光時域反射測量（Brillouin OTDR）技術，利用光纖（光纜）作為傳感介質。
BOTDR介紹
BOTDR 分布式光纖傳感儀采用先進的布里淵光時域反射測量（Brillouin OTDR）技術，利用光纖（光纜）作為傳感介質。該系列傳感儀通過向傳感光纖發射特定頻率的激光脈沖，并分析光纖中產生的布里淵散射光信號，實現對光纖沿線所有點位的應變、溫度變化及損耗情況的精準檢測，光纖監測長度可達數十公里。BOTDR 系列為電力電纜狀態監測、油氣管道安全運維、通信光纜故 障預警等工業領域應用提供了可靠解決方案，可有效提升相關行業設備運行穩定性與安全管理效率。
系統特點
模塊化，小型化，抗震性好、人機界面友好。
空間分辨率、傳感長度、動態范圍等可設置。
應用領域
公路地基沉降、山體滑坡、火災等安全預警。
橋梁、隧道、軌道、大壩等變形開裂監測。
石油、天然氣、供暖管線泄漏報警。
電力電纜、通信光纜異常點檢測和定位。
技術參數
技術指標 | 參數 |
傳感距離 | 25km |
空間分辨率(Min) | 2m |
采樣分辨率 | 0.1m |
傳感光纖 | SMF |
測量參數 | 溫度、應變、布里淵頻移 |
溫度測量范圍 | -190~700℃[1] |
應變范圍 | -15000με~ 15000με(-1.5% ~ 1.5%) [2] |
測量精度[σ] | ±0.4℃/±8με@1km(裸纖)&1m 8192 次平均 |
測量時間 | 45s ~幾分鐘 [3] |
測量方式 | 單端測量 |
尺 寸 | 428(W)×450(D)×178(H)mm（4U結構） |
[1]~[3]：具體參數根據實際選用的光纖型號和長度有關。 | |
