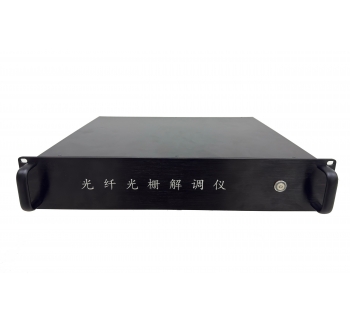

光纖光柵解調儀
光纖光柵解調儀的功能是實現對光纖光柵傳感器中心波長的精確解調。解調儀基于可調諧半導體激光掃頻解調技術，采用全固態元器件，內部無活動件，具有功耗低、抗震性好、精度高等優點。
技術介紹
解調儀驅動可調諧激光器發出窄帶激光，利用光纖耦合器將光射入光纖光柵傳感器，從光纖光柵傳感器反射回的光從光纖耦合器輸出進入光電管，轉化為電信號后被解調儀采集。當激光器輸出光的波長與光纖光柵傳感器光譜在某波段范圍發生重合時，經耦合器反射回的光強度會明顯增加，以此實現對光纖光柵傳感器波長的解調。

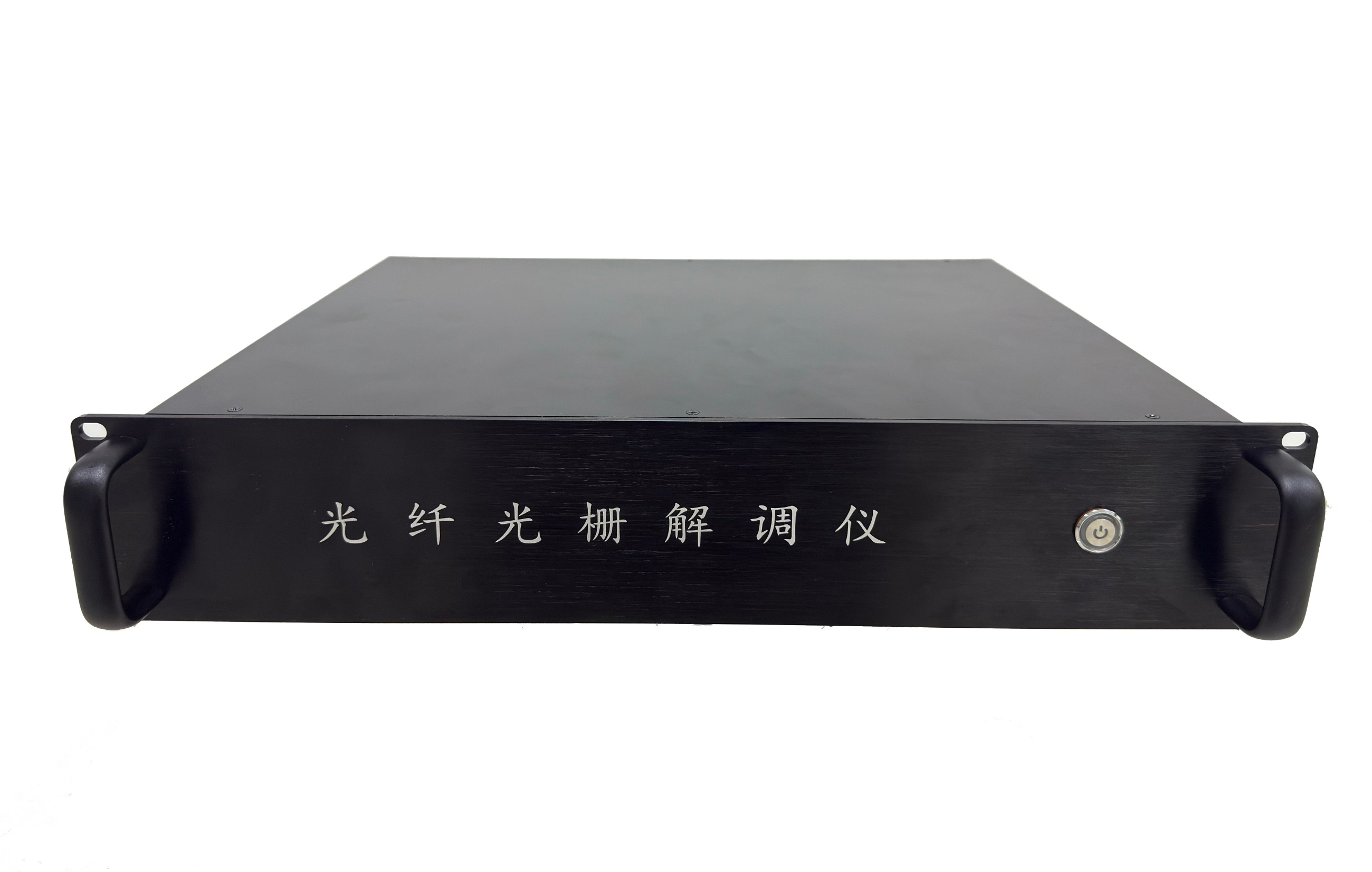

主機介紹
光纖光柵解調儀器控制激光器發出不同波長的光，并采集不同波長下的返回光光強，根據波長與光強的對應關系，對光強數據進行峰值擬合，實現對傳感器中心波長的解調。解調結果通過以太網傳輸至上位機軟件。技術參數如下：
技術指標 | Normal版 | Fast版 | |
解調通道 | 16通道同步解調 | ||
解調頻率 | 1Hz~400Hz | 400Hz~1kHz | |
波長解調范圍 | 1527nm~1567nm | ||
分辨率 | 1pm | ||
穩定性 | ±2pm | ±3pm | |
動態范圍 | 30dB | ||
重量 | 6.7 kg | ||
尺寸 | 480*390*87mm | ||
應用范圍
軟件介紹

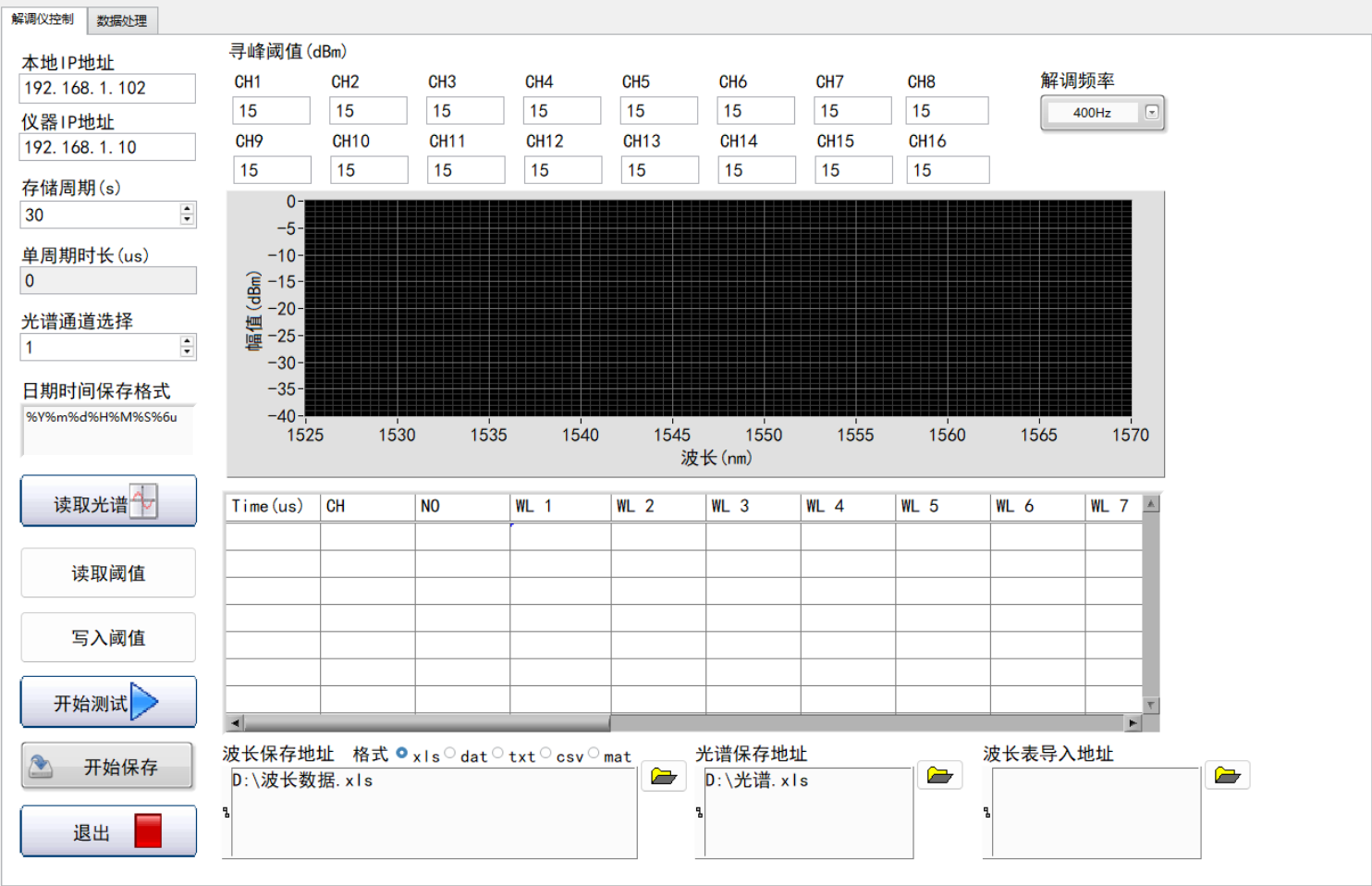

上位機軟件提供人機交互界面，幫助用戶配置參數并顯示系統的工作狀態和解調數據，主要包括參數配置、中心波長和實時光譜三大模塊?？伸`活配置解調模式、各通道解調閥值、存儲設置等參數。可實時顯示每通道數據光譜?；竟δ苋缦拢?/span>
※ 所有通道解調閾值可單獨設置。
※ 通道傳感器的中心波長實時動態顯示。
※ 各通道光譜顯示。
※ 數據實時保存，保存長度、保存格式可靈活設置。
